TX08DACP 是集成 8 個線性放大器和 DAC 并配備 5 級脈沖發生器、T/R 開關和片上波束形成器的射頻發射器。
TX08DACP 8 通道超聲波發射器
特性：
? 8 通道發送器，每個通道包括：
– 具有片上波束形成功能的五級脈沖發生器
– 有源 T/R 開關
– 集成式浮動電源
? 五級脈沖發生器支持：
– 輸出電壓最大值：±100V
– 輸出電壓最小值：±1V
– 最大輸出電流：2A
– 支持 4A 輸出電流模式
– 真正歸零以便對地放電
– 第二諧波在 5MHz 頻率下為 –45dBc
– –3dB 帶寬，220Ω || 240pF 負載
? -20MHz（對于 ±100V 電源）
? 35MHz（對于 ±100V 電源，4A 電流）
– 集成抖動：100fs（100Hz 至 20kHz）
– CW 模式近端相位噪聲：-154dBc/Hz（對于5MHz 信號、1kHz 偏移）
? 有源 T/R 開關，具有：
– 導通電阻：8?
– 導通和關斷時間：300ns
– 基于通道的 T/R 開關控制
? 用于脈沖發生器的片上波束形成器具有：
– 基于通道的 T/R 開關控制
– 延遲分辨率：半個波束形成器時鐘周期，不低于1.56ns
– 最大延遲：214 個波束形成器時鐘周期
– 每通道 960 x 32 位存儲器，用于存儲波形和延遲值。
? 高速（最大值為 400MHz）雙通道 LVDS 串行編程接口
– 較低編程時間：< 500ns（針對延遲分布更新）
– 32 位校驗和功能可檢測錯誤的 SPI 寫入
? 內部溫度傳感器和自動熱關斷
? 無需特定電源時序
? 錯誤標志寄存器，用于檢測多種故障情況
? 用于浮動電源和偏置電壓的集成無源器件

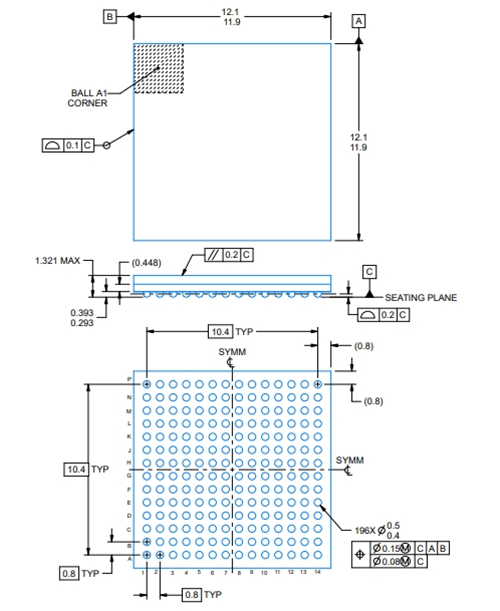

? 小型封裝：FCCSP-196 (12mm x 12mm)，間距為0.8mm
說明：
TX08DACP 是集成 8 個線性放大器和 DAC 并配備 5 級脈沖發生器、T/R 開關和片上波束形成器的射頻發射器。
Texas Instruments TX08D 是一款適用于超聲波成像系統的發射器解決方案。該器件支持八個通道，每個通道包括脈沖發生器發送/接收 (T/R) 開關。
應用：
? 超聲波脈沖發生器成像系統
? 壓電式驅動器
