最新資訊MAX22441 采用 16 引腳 QSOP 封裝，可耐受 3kVRMS 額定電壓達 60 秒，額定工作環境溫度為 -40C 至 +125C。
超低功耗、4 通道增強型數字隔離器
應用：
4-20mA 環路過程控制
緊湊微型 PLC
電池管理
寄生供電應用
描述：
MAX22441 是一個超低功耗、4 通道增強型數字電氣隔離器系列，采用 ADI 專有工藝技術。MAX22441 采用 16 引腳 QSOP 封裝，可耐受 3kVRMS 額定電壓達 60 秒，額定工作環境溫度為 -40°C 至 +125°C。
這些套件在具有不同電源域的電路之間傳輸數字信號，在 1Mbps 速率下每通道功耗低至 77.04μW（1.8V 電源）。超低功耗特性有助于降低系統功耗、提高可靠性并實現緊湊型設計。最大數據速率為 10Mbps，并提供默認高電平或默認低電平輸出。

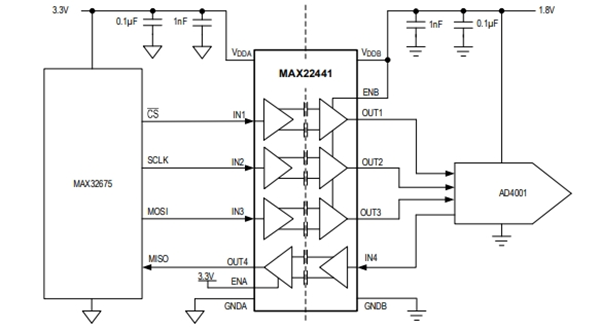

這些套件的傳輸延遲和時鐘抖動雙低，有助于減少系統延遲。此外，這些套件每側配備獨立的 1.71V 至 5.5V 電源，因此很適合用作電平轉換器。MAX22441的四個通道中，三個通道在一個方向傳輸數據，另一個通道在相反方向傳輸數據。
特點：
超低功耗
VDD = 3.3V 時，DC條件下每通道 9.6μA
VDD = 3.3V，100kbps 速率下每通道 13.2μA
VDD = 3.3V 時，1Mbps 速率下每通道 47.6μA
寬工作電壓范圍：1.71V 至 5.5V
為數字信號提供增強型電氣隔離
可耐受 GNDA 和 GNDB 之間 1.2μs/50μs 波形的 ±10kV 浪涌
高 CMTI 性能（200kV/μs，最小值）
采用 16 引腳 QSOP 封裝：
3000VRMS 隔離電壓持續 60s (VISO)
445VRMS 連續工作電壓 (VIOWM)
安全法規認證
UL 的 UL1557 認證（申請中）
VDE 0884-11 強化絕緣（待定）
CSA IEC 62368-1 和 IEC 61010-1（申請中）
低傳播延遲和低抖動
最大數據速率高達 10Mbps
VDD = 3.3V 時傳輸延遲為 43.8ns（典型值）
時鐘抖動 RMS 為 35.0ps（典型值）
