ADAQ4380-4是一款四通道16位精密數據采集(DAQ) μModule系統。
ADAQ4380-4BBCZ同步采樣μModule數據采集解決方案由以下部件組成：
? 一個四通道高分辨率16位、4 MSPS同步采樣SAR ADC
? 低噪聲、全差分ADC驅動器
? 一個精密3.3V基準電壓
? 低噪聲緩沖器放大器
? 低噪聲、低壓差線性穩壓器
? 以及實現優化信號鏈性能所需的關鍵無源元件
ADAQ4380-4是一款四通道16位精密數據采集(DAQ) μModule?系統，通過將設計人員選擇、優化和布局元件的信號鏈設計挑戰移交給器件來縮短高精度測量系統的開發周期。
ADAQ4380-4采用系統級封裝(SIP)技術，通過將多個通用信號處理和調理模塊組合到一個套件中，減少了終端系統組件的數量。該器件具有片內過采樣模塊，可改善動態范圍并在更低帶寬下降低噪聲。該模塊可將分辨率提升多達兩位。
ADAQ4380-4設計采用可配置的ADC驅動器級，為用戶提供可選的增益或衰減設置。ADAQ4380-4可以采用全差分配置，或者單端至差分輸入配置。
特性：
易于使用的μModule數據采集系統
全部有源元件皆由ADI公司設計
與分立式解決方案相比，尺寸減少11倍
集成關鍵無源元件
5V單電源供電
保證16位無失碼
片內過采樣功能
2位分辨率提升
超量程指示(ALERT)
INL：典型值±1 LSB，最大值±2 LSB
SNR（典型值）
91.1 dB（增益 = 1.0，fIN = 1 kHz時）
98.6 dB，OSR = x8（增益 = 1.0，fIN = 1 kHz時）
通道間相位匹配：最大值0.1°（20 kHz時）
集成式高精度基準電壓源，最大漂移5 ppm/oC
增益誤差：0.005%（典型值）
增益漂移：1 ppm/°C（典型值）
支持VCM生成的集成式內部緩沖器
支持信號擴展的集成式全差分ADC驅動器
寬輸入共模范圍
高共模抑制
單端至差分轉換
具有超量程的引腳可選輸入范圍
輸入范圍：±2V、±3.3V、±5.5V、±11V
增益/衰減：G = 0.3、0.6、1.0和1.6
高速串行接口
8 mm x 8 mm、0.8 mm間距、81引腳CSP_BGA封裝
應用：
? 實驗室等級的電池測試系統

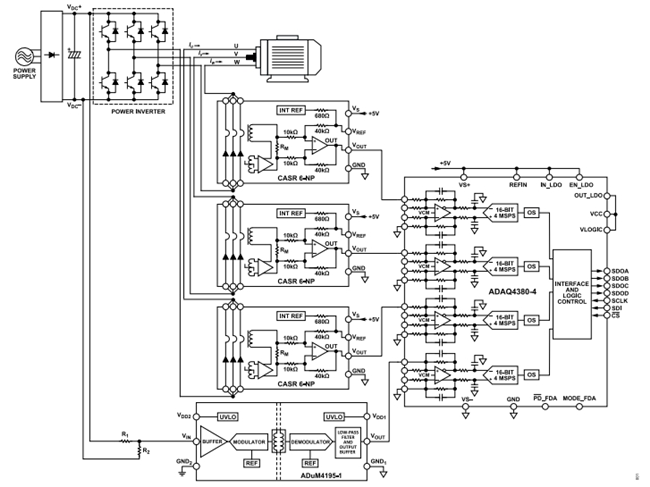

? 電機控制電流檢測
? 電機控制位置反饋
? 聲納
? 電能質量監測
? 數據采集系統
? 摻鉺光纖放大器(EDFA)應用
? I/Q解調
