最新資訊HMC8200LP5ME是一款高度集成的中頻(IF)發射器芯片，可將行業標準300 MHz至400 MHz IF輸入信號轉換為輸出端的800 MHz至4000 MHz單端射頻(RF)信號。
800 MHz - 4000 MHz中頻發射器
優勢和特點：
高線性度： 支持高達1024 QAM的調制頻率
Tx IF范圍：200 MHz - 700 MHz
Tx RF范圍：800 MHz - 4,000 MHz
Tx功率控制范圍： 25 dB
SPI控制接口
32引腳5 mm × 5 mm LFCSP封裝
產品介紹：
HMC8200LP5ME是一款高度集成的中頻(IF)發射器芯片，可將行業標準300 MHz至400 MHz IF輸入信號轉換為輸出端的800 MHz至4000 MHz單端射頻(RF)信號。
中頻發射器芯片采用緊湊型5 mm × 5 mm LFCSP封裝，支持高達1024 QAM的復雜調制頻率。HMC8200LP5ME在大幅縮減尺寸和成本的同時可降低傳統微波無線電的設計復雜性。HMC8200LP5ME具有?31 dBm至+4 dBm的IF輸入功率范圍，以1 dB步長提供35 dB數字增益控制，且模擬電壓增益放大器(VGA)持續控制-20 dBm至+5 dBm的發射器輸出功率。
該器件還具有三個集成式功率檢波器。第一個檢波器(LOG_IF)可用于監控中頻輸入功率。第二個檢波器(SLPD_OUT)是一個平方律功率檢波器，用于監控進入混頻器中的功率。第三個功率檢波器(LOG_RF)用于監控輸出功率，可用于實現輸出功率的精細調整。

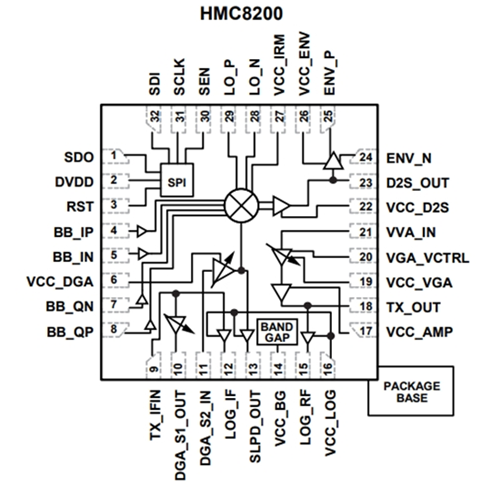

功能框圖：
應用：
點對點通信
衛星通信
無線微波回程系統
