深圳市明佳達電子有限公司原裝現貨供應 瑞薩 F1421NLGK8 射頻放大器 RF MIXER 0.35 UM SIGE BIC MOS
描述
F1421NLGK8是一款高增益/高線性度射頻放大器，用于高性能射頻應用。F1421NLGK8的增益為 20.3dB，OIP3 為 +40dBm，1.9GHz 時的噪聲系數為 5.5dB。該器件使用 5V 單電源和 138mA 的 ICC。
在典型的基站中，射頻放大器用于 RX 和 TX 通信路徑，以提高信號電平。F1421NLGK8放大器采用 QFN 封裝，使用硅芯片制造，因此具有極高的可靠性。
典型應用
? 多模式、多載波發射機
? PCS1900 基站
? DCS1800 基站
? WiMAX 和 LTE 基站
? UMTS/WCDMA 3G 基站
? PHS/PAS 基站
? 公共安全基礎設施
功能
? 寬帶 1.7GHz 至 2.2GHz
? 1.9GHz 時的典型增益為 20.3dB
? 1.9GHz 時的噪聲系數為 5.5dB
? 1.9GHz 時 +40dBm OIP3
? 1.9GHz 時 +23dBm 輸出 P1dB
? 單 5V 電源電壓
? ICC = 138mA
? -40°C 至 +105°C 工作溫度
? 50Ω 單端輸入/輸出阻抗
? 待機模式，節省電能
? 4mm x 4mm，24 引腳 QFN 封裝

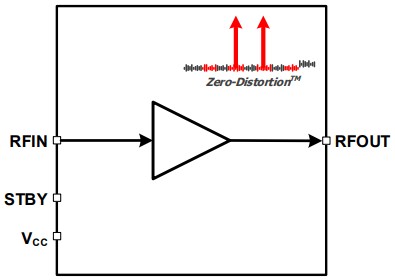

圖 1. F1421NLGK8 射頻放大器框圖

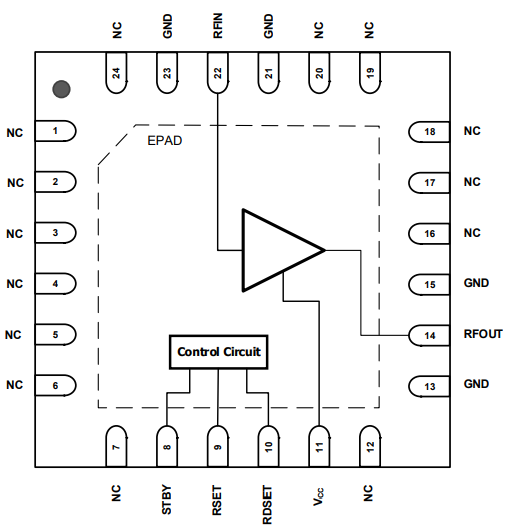

圖 2. F1421NLGK8 QFN 封裝的引腳分配 - 頂視圖
如需F1421NLGK8 射頻放大器的產品規格書，請聯系客服QQ：1668527835，電話：13410018555（微信同步），郵箱：chen13410018555@163.com。
