深圳市明佳達電子有限公司全新原裝【TI】以太網 IC DP83TG721RRHARQ1 具有 TC-10、802.1AS、高級 TSN 和 AVB 特性的汽車級 1000BASE-T1 以太網 PHY

1.說明

DP83TG721RRHARQ1是符合 IEEE 802.3bp 和開放聯盟標準的汽車 1000Base-T1 以太網物理層收發器。DP83TG721-Q1 提供通過非屏蔽/屏蔽單雙絞線收發數據所需的所有物理層功能。該設備提供 xMII 靈活性，支持 RGMII 和 SGMII MAC 接口。

DP83TG721-Q1支持 OA TC10 低功耗休眠功能（帶喚醒轉發），可在不需要通信時降低系統功耗。該器件提供診斷工具包，包含大量實時監控工具、調試工具和測試模式。

DP83TG721-Q1集成了 IEEE 1588v2/802.1AS 硬件時間戳和分?jǐn)?shù) PLL，可實現高精度時間同步。分?jǐn)?shù) PLL 可實現掛鐘的頻率/相位同步，無需外部 VCXO，并可生成音頻、視頻和其他 ADAS 應用所需的各種時間同步頻率。

DP83TG721-Q1還集成了 IEEE 1722 CRF 解碼功能，可為 AVB 和其他音頻標準生成媒體時鐘（壁鐘同步）。DP83TG721-Q1 還能為音頻應用所需的 I2S/TDM8 接口生成 FSYNC/SCLK（墻鐘同步）。

DP83TG721-Q1與德州儀器的 100BASE-T1 PHY 和 1000BASE-T1 PHY 兼容，可通過單板實現兩種速度的設計擴展。

2.規格（DP83TG721RRHARQ1）

制造商： Texas Instruments

系列： DP83TG721x-Q1

應用： 相機，以太網

接口： MII，RGMII，RMII，SGMII

電壓 - 供電： 1.05V ~ 1.21V，2.97V ~ 3.63V

封裝/外殼： 36-VFQFN 裸露焊盤

供應商器件封裝： 36-VQFN（6x6）

等級： 汽車級

資質： AEC-Q100

安裝類型： 表面貼裝，可潤濕側翼

3.特性（DP83TG721RRHARQ1）

符合 IEEE802.3bp 1000BASE-T1 標準

符合 OA TC10 標準，<20μA 睡眠電流

本地和遠程喚醒及喚醒轉發

高級 TSN

IEEE 1588v2/802.1AS 時間同步

集成相位校正的硬件時間戳

高精度 1pps 信號（±15ns）

音頻時鐘

AVB IEEE 1722 媒體時鐘生成功能

相位同步墻鐘輸出： 1KHz 至 50MHz

I2S 和 TDM8 SCLK/FSYNC/MCLK 時鐘生成

符合開放聯盟 TC12 互操作性和 EMC 標準

符合 OA EMC 標準

符合 SAE J2962-3 EMC 標準

MDI 引腳上集成 LPF

MAC 接口： MII、RMII、RGMII 和 SGMII

支持的 I/O 電壓 3.3V、2.5V 和 1.8V

引腳與 TI 的 100BASE-T1 PHY 和 1000BASE-T1 PHY 兼容

用于 100BASE-T1 和 1000BASE-T1 的單板設計，只需更改 BOM

診斷工具包

溫度、電壓、ESD 監測器

數據吞吐量計算器：內置 MAC 數據包生成器、計數器和錯誤檢查器

信號質量指示器

基于 TDR 的電纜開路和短路故障檢測

用于監測電纜性能下降的 CQI

環回模式

通過 AEC-Q100 認證

IEC61000-4-2 ESD：±8kV 接觸放電

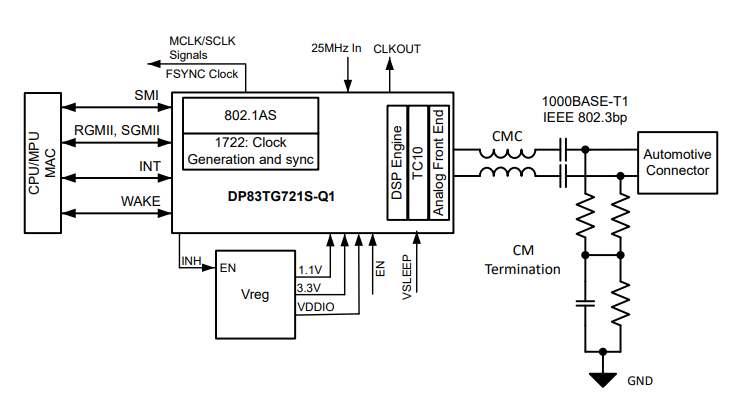

簡化示意圖（DP83TG721RRHARQ1）
