TMS320C6748EZWT4定點和浮點DSP是一款基于C674x DSP內核的低功耗應用處理器。該DSP與其他TMS320C6000?平臺DSP相比，功耗要小很多。
TMS320C6748EZWT4定點和浮點DSP是一款基于C674x DSP內核的低功耗應用處理器。該DSP與其他TMS320C6000?平臺DSP相比，功耗要小很多。憑借這款器件，原始設備制造商 (OEM) 和原始設計制造商 (ODM) 能夠快速將產品推向市場。C6748器件充分利用全集成混合處理器解決方案的靈活性，穩健操作系統、豐富用戶接口和高處理器性能的器件。
產品：TMS320C6748EZWT4
核心：C674x
類型：定點/浮點 DSP
時鐘頻率：456MHz
封裝：NFBGA-361

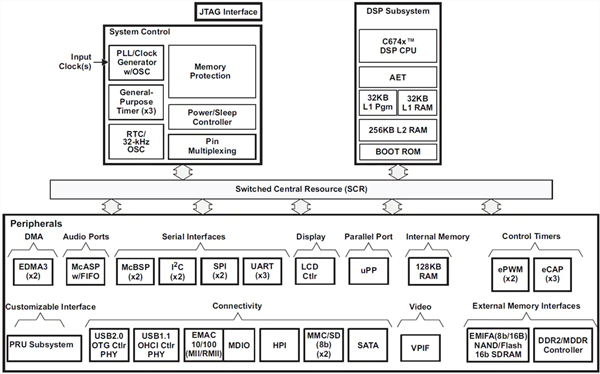

功能框圖：
特性：
375和456MHz C674x定點和浮點VLIW DSP
C674x指令集特性
C67x+和C64x+ISA的超集
高達3648 MIPS和2746 MFLOPS
可按字節尋址 (8、16、32和64位數據）
8位溢出保護
位域提取、設定、清空
正?；?、飽和、位計數
緊湊的16位指令
C674x兩級緩沖內存架構
32KB L1P程序RAM/緩存
32KB L1D數據RAM/緩存
256KB L2統一映射RAM/緩存
靈活的RAM/緩存分區（L1和L2）
增強型直接內存訪問控制器3 (EDMA3)
TMS320C674x浮點VLIW DSP內核
具備非對齊支持的負載存儲架構
64個通用寄存器（32位）
6個ALU（32和40位）功能單元
2個乘法功能單元
指令壓縮減少代碼尺寸
所有指令所需條件
取模循環運算的硬件支持
受保護模式運行
對于錯誤檢測和程序重定向的額外支持
軟件支持
TI DSP BIOS
芯片支持庫和DSP庫
128KB RAM共享內存
1.8V或3.3V LVCMOS I/O（USB和DDR2接口除外）
兩個外部存儲器接口
EMIFA
DDR2/移動DDR內存控制器
三個可配置的16550型UART模塊
LCD控制器
兩個串行外設接口 (SPI)，每個接口都有多個芯片選擇
2個多媒體卡 (MMC)/安全數字 (SD) 卡接口，具有安全數據I/O (SDIO) 接口
兩個主/從內部集成電路 (I2C Bus?)
一個主機端口接口 (HPI)，通過16位寬的多路復用地址和數據總線實現高帶寬
可編程實時單元子系統 (PRUSS)
USB 1.1 OHCI（主機），集成PHY (USB1)
USB 2.0 OTG端口，帶集成PHY (USB0)
一個多通道音頻串行端口 (McASP)
兩個多通道緩沖式串行端口（McBSP）
10/100Mbps以太網MAC (EMAC)
視頻端口接口 (VPIF)
通用并行端口 (uPP)
串行ATA (SATA) 控制器
實時時鐘 (RTC)，帶32kHz振蕩器和獨立電源軌
三個64位通用定時器（每個可配置為兩個32位定時器）
一個64位通用看門狗定時器（可配置為兩個32位通用定時器）
兩個增強型高分辨率脈寬調制器 (eHRPWM)
三個32位增強型捕獲 (eCAP) 模塊
封裝
361焊球無鉛塑料球柵陣列 (PBGA) [ZCE后綴]，0.65mm球間距
361焊球無鉛PBGA [ZWT后綴]，0.80mm球間距
商業級、擴展級或工業級溫度
應用：
驗鈔
生物身份識別
機器視覺（低端）
