產品簡介：TMS320F2808PZA器件采用低功耗1.8V內核、3.3V I/O和高性能靜態CMOS技術，它是一款具有 100MHz 頻率、128kB 閃存、12 通道 PWM 的 C2000? 32 位 MCU。TMS320F2808是針對要求嚴格的控制應用而設計的高度集成、高性能解決方案的一部分。產品：TMS320F2808PZA類型…
產品簡介：
TMS320F2808PZA器件采用低功耗1.8V內核、3.3V I/O和高性能靜態CMOS技術，它是一款具有 100MHz 頻率、128kB 閃存、12 通道 PWM 的 C2000? 32 位 MCU。TMS320F2808是針對要求嚴格的控制應用而設計的高度集成、高性能解決方案的一部分。
產品：TMS320F2808PZA
類型：C2000 實時微控制器
頻率：100MHz
封裝：LQFP-100
應用：電機驅動和控制、數字電源

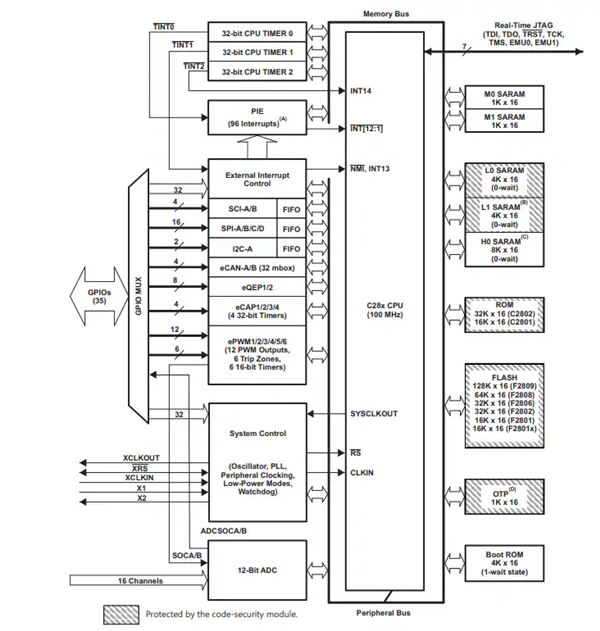

框圖：
特性：
高性能靜態CMOS技術
100MHz（10ns周期時間）
60MHz（16.67ns周期時間）
低功耗（1.8V內核，3.3V I/O）設計
支持JTAG邊界掃描
IEEE標準1149.1-1990標準測試訪問端口和邊界掃描架構
高性能32位CPU（TMS320C28x）
16x16和32x32 MAC操作
16x16雙MAC
Harvard總線架構
連動運算
快速中斷響應和處理
統一存儲器編程模型
高效代碼（使用C/C++和匯編語言）
片上存儲器
F2809：128K x 16閃存，18K x 16 SARAM
F2808：64K x 16閃存，18K x 16 SARAM
F2806：32K x 16閃存，10K x 16 SARAM
F2802：32K x 16閃存、6K x 16 SARAM
F2801：16K x 16閃存，6K x 16 SARAM
F2801x：16K x 16閃存、6K x 16 SARAM
1K x 16 OTP ROM（僅限閃存器件）
C2802：32K x 16 ROM，6K x 16 SARAM
C2801：16K x 16 ROM，6K x 16 SARAM
啟動ROM（4K×16）
具有軟件啟動模式（通過SCI、SPI、CAN、I2C和并行I/O）
標準數學表
時鐘和系統控制
片上振蕩器
看門狗定時器模塊
任何GPIO A引腳均可連接到三個外部內核中斷之一
可支持所有43個外設中斷的外設中斷擴展 (PIE) 模塊
字節順序：小端序
128位安全密鑰/鎖
保護閃存/OTP/L0/L1塊
防止固件反向工程
三個32位CPU定時器
增強型控制外設
多達16個PWM輸出
多達6個HRPWM輸出，具有150ps MEP分辨率
多達4個捕獲輸入
多達2個正交編碼器接口
多達6個32位/6個16位定時器
串行端口外設
多達4個SPI模塊
多達2個SCI (UART) 模塊
多達2個CAN模塊
一個內部集成電路 (I2C) 總線
12位ADC，16個通道
2 x 8通道輸入多路復用器
兩個采樣和保持
單一/同步轉換
快速轉換速率：
80ns - 12.5MSPS（僅限F2809）
160ns - 6.25MSPS（280x）
267ns – 3.75MSPS（F2801x）
內部或外部基準
最多達35個可單獨編程并帶有輸入過濾的多路復用GPIO引腳
高級仿真特性
分析和斷點功能
通過硬件進行實時調試
開發支持內容
ANSI C/C++編譯器/匯編器/鏈接器
Code Composer Studio? IDE
SYS/BIOS
數字電機控制和數字電源軟件庫
低功耗模式和節能
支持IDLE、STANDBY和HALT模式
禁用單個外設時鐘
封裝選項
薄型四方扁平 (PZ)
MicroStar BGA?（GGM、ZGM）
溫度選項
A：-40°C至+85°C（PZ、GGG、ZGM）
S：-40°C至+125°C（PZ、GGG、ZGM）
Q：-40°C至+125°C (PZ)
（符合汽車應用類AEC-Q100標準）
