LMX2492RTWR——具有斜坡/線性調頻脈沖生成功能的 500MHz 至 14GHz 寬帶、低噪聲分數 N PLL
具體特性包括：
-227dBc/Hz 標稱 PLL 噪聲
500MHz - 14GHz 寬頻帶 PLL
3.15 -5.25V 電荷泵 PLL 電源
多用途斜坡/超寬帶信號源發生
最大相位檢測器頻率 200MHz
頻移鍵控/相移鍵控 (FSK/PSK) 調制引腳
數字鎖檢測
單個 3.3V 電源
汽車用 125°C Q100 1 級認證
非汽車用 (LMX2492) 選項
產品詳情

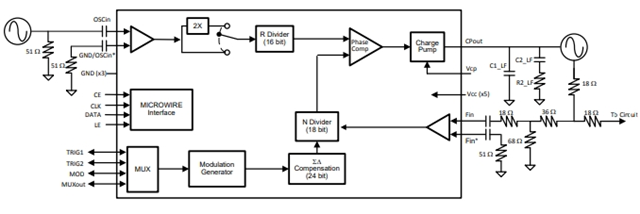

LMX2492RTWR是一款具有斜坡和超寬帶信號源發生功能的 14GHz 寬頻帶三角積分分數 N 分頻 PLL。它由一個相位頻率檢測器、可編程電荷泵以及用于外部 VCO 的高頻輸入組成。
LMX2492RTWR支持寬范圍且靈活的斜升功能類 (class of ramping capabilities)，其中包括 FSK，PSK 和高達 8 個段的可配置分段線性 FM 調制系統配置。它還支持精細的 PLL 分辨率以及相位檢測器速率高達 200MHz 的快速斜坡。 LMX2492RTWR的任何一個寄存器均可被回讀。
此外，LMX2492RTWR可由單個 3.3V 電源供電運行。 而且，對于電壓高達 5.25V 的電荷泵的支持能夠免除對于外部放大器的需要，從而獲得一個具有更佳相位噪聲性能的更簡單解決方案。
應用范圍
LMX2492RTWR廣泛應用于多個領域，包括：
汽車用調頻連續波 (FMCW) 雷達
軍用雷達
微波回程
測試和測量
衛星通信
無線基礎設施
針對高速模數轉換器 (ADC) / 數模轉換器 (DAC) 的采樣時鐘
技術規格
產品：LMX2492RTWR
類型：頻率合成器（RF）
PLL：是
輸入：時鐘
輸出：時鐘
電路數：1
比率 - 輸入:輸出：2：1
差分 - 輸入:輸出：無/無
頻率 - 最大值：14GHz
分頻器/倍頻器：是/是
電壓 - 供電：3.15V ~ 3.45V
工作溫度：-40°C ~ 85°C
安裝類型：表面貼裝型

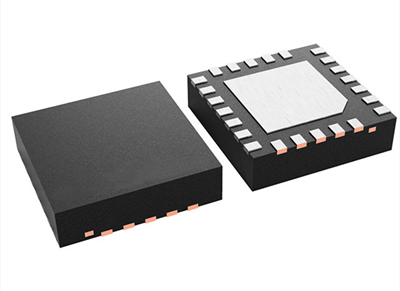

器件封裝：24-WQFN（4x4）
