最新資訊ADUM141E1WBRQZ適用于需要高隔離性能的場合，如工業控制、汽車電子、醫療設備等。其磁性耦合隔離技術能夠有效隔離高電壓和噪聲，確保信號的穩定傳輸。此外，ADUM141E1WBRQZ還具有較高的數據傳輸速率和低傳播延遲，適合高速數據通信需求。其魯棒的設計和靈活的安裝方式也使…
ADUM141E1WBRQZ適用于需要高隔離性能的場合，如工業控制、汽車電子、醫療設備等。其磁性耦合隔離技術能夠有效隔離高電壓和噪聲，確保信號的穩定傳輸。此外，ADUM141E1WBRQZ還具有較高的數據傳輸速率和低傳播延遲，適合高速數據通信需求。其魯棒的設計和靈活的安裝方式也使其在各種應用中表現出色?。
詳情

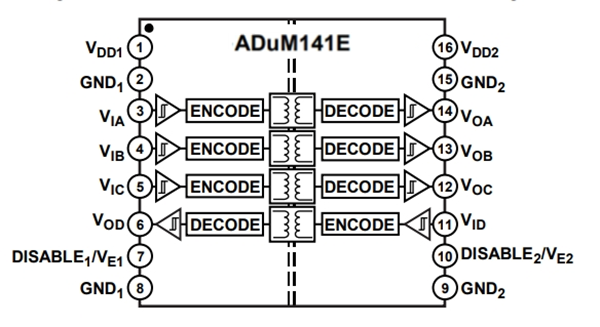

ADUM141E1WBRQZ是一種基于ADI公司iCoupler?技術的四通道數字隔離器。它結合了高速、互補金屬氧化物半導體（CMOS）和單片空氣芯變壓器技術，提供出色的性能特性，優于傳統的光耦合器?。
ADUM141E1WBRQZ的數據通道是獨立的，有多種配置可供選擇，其耐壓額定值為3.75 kV rms。ADUM141E1WBRQZ隔離器在兩側的電源電壓范圍為1.8V至5V的情況下工作，提供了與較低電壓系統的兼容性，并實現了跨越隔離屏障的電壓轉換功能。
ADUM141E1WBRQZ具有以下特點：
高共模瞬變抗擾度：100 kV/μs
對輻射和傳導噪聲的高抗干擾能力
低傳輸延遲
13 ns（最大值，5 V）
15 ns（最大值，1.8 V）
最大保證數據速率：150 Mbps
安全和法規認證
UL認證
依據UL 1577，1分鐘3000 V rms/3750 V rms
CSA元件驗收通知5A
VDE合格證書
DIN V VDE V 0884-11 (VDE V 0884-11):2017-01
VIORM= 849 V峰值
CQC認證符合GB4943.1-2011
向后兼容性
ADuM140E1/ADuM141E1/ADuM142E1引腳兼容ADuM1400/ADuM1401/ADuM1402
低動態功耗
1.8 V至5 V電平轉換
工作溫度最高可達：125°C
故障安全高或低選項
符合RoHS標準的16引腳SOIC封裝
通過汽車應用認證
技術規格

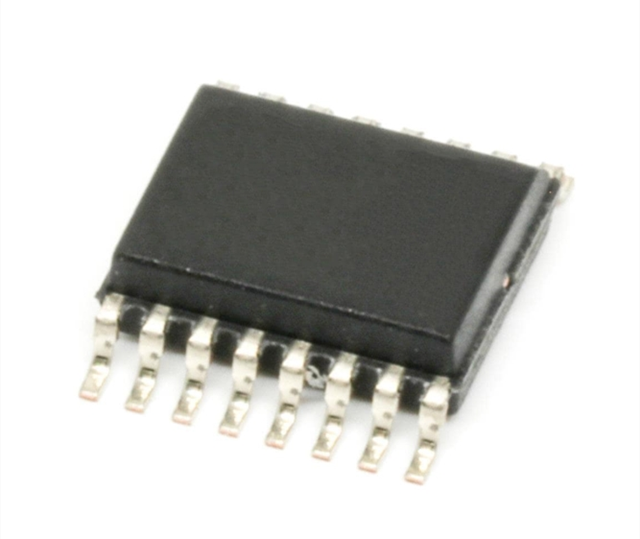

產品：ADUM141E1WBRQZ
通道數量：4 Channel
極性：Unidirectional
數據速率：150 Mb/s
絕緣電壓：3750 Vrms
隔離類型：Magnetic Coupling
電源電壓：1.7 V 至 5.5 V
工作電源電流：11.4 mA
傳播延遲時間：15 ns
工作溫度：- 40°C 至 + 125°C
資格：AEC-Q100
封裝/箱體：QSOP-16
正向通道：3 Channel
最大下降時間：2.5 ns
最大上升時間：2.5 ns
濕度敏感性：Yes
Pd-功率耗散：1.64 W
產品類型：Digital Isolators
脈沖寬度：6.6 ns
脈沖寬度失真：0.5 ns
反向通道：1 Channel
應用場景
ADUM141E1WBRQZ廣泛用于需要高隔離性能的場合，如：
通用多通道隔離
SPI接口/數據轉換器隔離
工業現場總線隔離
