產品優勢1、HMC1063LP3E通過多通道輸出設計，集成低噪聲放大功能，顯著降低系統電源干擾，PSRR性能優于同類競品，適用于對噪聲敏感的射頻前端電路?。2、支持1.8V至5.2V寬輸入電壓范圍，HMC1063LP3E可通過外部引腳調節輸出電壓，適配多種供電環境，滿足復雜系統電源管理需…
產品優勢
1、HMC1063LP3E通過多通道輸出設計，集成低噪聲放大功能，顯著降低系統電源干擾，PSRR性能優于同類競品，適用于對噪聲敏感的射頻前端電路?。
2、支持1.8V至5.2V寬輸入電壓范圍，HMC1063LP3E可通過外部引腳調節輸出電壓，適配多種供電環境，滿足復雜系統電源管理需求?。
3、HMC1063LP3E采用3x3 mm QFN封裝，集成熱關斷保護功能，確保極端溫度下系統穩定性，適用于工業與車載場景?。

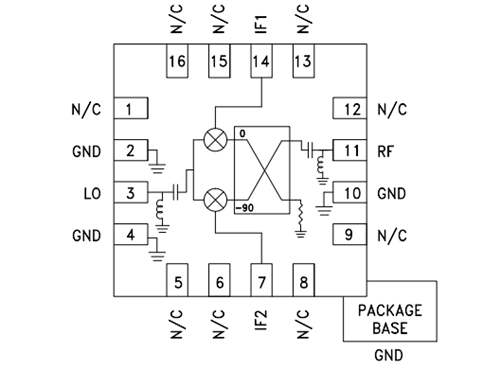

HMC1063LP3E功能圖
概述
HMC1063LP3E是一款緊湊型I/Q MMIC混頻器，采用“無鉛”SMT封裝，可用作鏡像抑制混頻器或單邊帶上變頻器。 HMC1063LP3E采用兩個標準Hittite雙平衡混頻器單元和一個90度混合器件，均采用GaAs Schottky二極管工藝制造。 低頻正交混合器件用于產生1,000 MHz LSB IF輸出。HMC1063LP3E為混合型鏡像抑制混頻器和單邊帶上變頻器組件的小型替代器件。 HMC1063LP3E無需線焊，可以使用表貼制造技術。
HMC1063LP3E主要特性
低LO功率：10 dBm
寬IF帶寬：DC - 3 GHz
鏡像抑制：21 dBc
LO/RF隔離：40 dB
高輸入IP3：17 dBm
16引腳3x3 mm SMT封裝：9 mm2
HMC1063LP3E技術參數
射頻：24 GHz to 28 GHz
轉換損失——最大：11.5 dB
最大工作溫度：+ 85 C
最小工作溫度：- 40 C
安裝風格：SMD/SMT
封裝 / 箱體：QFN-16
Pd-功率耗散：550 mW
產品類型：RF Mixer
單位重量：20.300 mg
應用場景
1、射頻前端電源管理?
HMC1063LP3E為高頻放大器、混頻器等射頻模塊提供低噪聲電源，優化相位噪聲與信號完整性，常見于5G基站、衛星通信設備?。
?2、寬帶PLL與VCO供電?
HMC1063LP3E的多通道輸出特性可同時為鎖相環（PLL）、壓控振蕩器（VCO）供電，提升頻率合成器性能，適用于雷達與測試儀器?。
?3、高精度測試設備?
HMC1063LP3E的低紋波特性支持高分辨率ADC/DAC供電，降低測量誤差，適配頻譜分析儀、信號發生器等精密儀器?。
?4、工業自動化系統?
HMC1063LP3E的寬溫域（-40°C至85°C）與抗干擾能力，適用于工業傳感器、電機控制模塊的電源穩壓?。
