芯片介紹：

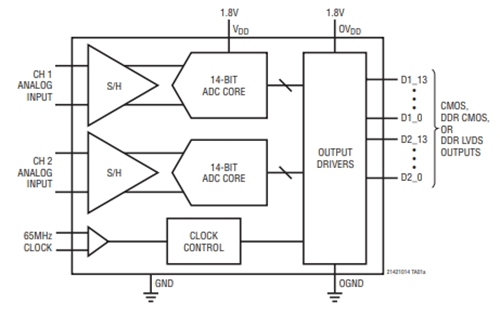

LTC2140CUP-14 是兩通道同時采樣 14 位 A/D 轉換器，專為對高頻、寬動態范圍信號進行數字化處理而設計。這些器件非常適合要求苛刻的通信應用，其 AC 性能包括 73.2dB SNR 和 90dB 無寄生動態范圍 (SFDR)。0.08psRMS 的超低抖動實現了 IF 頻率的欠采樣和卓越的噪聲性能。
DC 規格包括整個溫度范圍內的 ±1LSB INL (典型值)、±0.3LSB DNL (典型值) 和無漏失碼。轉換噪聲為 1.2LSBRMS。
數字輸出可以是全速率 CMOS、雙倍數據速率 CMOS 或雙倍數據速率 LVDS。一個單獨的輸出電源提供了 1.2V 至 1.8V 的 CMOS 輸出擺幅。
可以利用一個正弦波、PECL、LVDS、TTL 或 CMOS 輸入對 ENC+ 和 ENC– 輸入進行差分或單端驅動。一個任選的時鐘占空比穩定器在全速和多種時鐘占空比條件下實現了高性能。
目標應用：
通信
蜂窩基站
軟件定義無線電
便攜式醫學成像
多通道數據采集
非破壞性測試
特征：
兩通道同時采樣 ADC
73.2dB SNR
90dB SFDR
低功率：95mW / 67mW / 50mW (總值)
48mW / 34mW / 25mW (每通道)
單 1.8V 電源
CMOS、DDR CMOS、或 DDR LVDS 輸出
可選的輸入范圍：1VP-P 至 2VP-P
750MHz 滿功率帶寬采樣及保持 (S/H)
可任選的數據輸出隨機函數發生器
可任選的時鐘占空比穩定器
停機和打盹模式
用于配置的串行 SPI 端口
64 引腳 (9mm x 9mm) QFN 封裝
